MADLO OKO

OKO

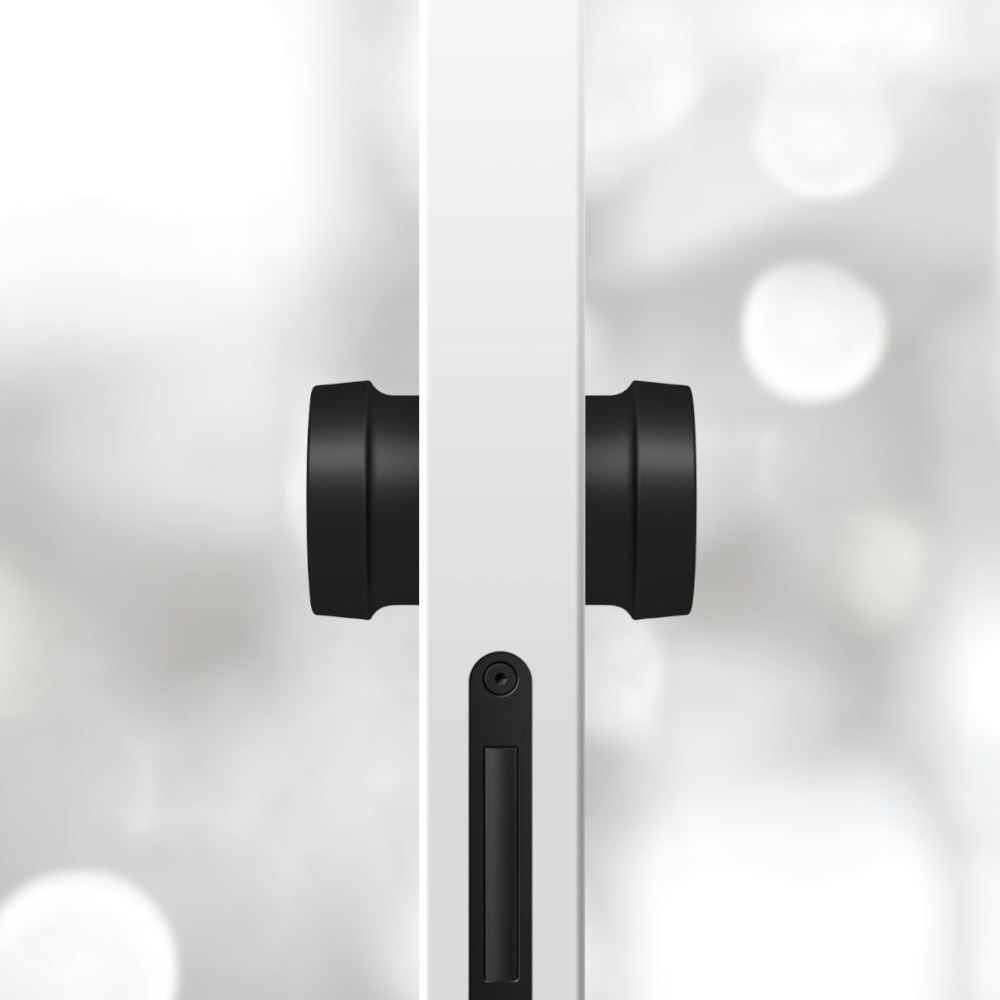

Kulaté madlo s příjemný ovládáním. Je připraveno také ve variantě se skrytým integrovaným WC/koupelnovým zamykáním. Madlo je vyráběné z masivní mosazi, s možností změny/výměny magnetické desky na ploše madla pro sjednocení povrchu/barvy madla s dveřmi, nebo pro výrazné zviditelnění ovládacího prostoru dveří. Pro maximální výběr je madlo Oko dodávané v 10-ti povrchových úpravách.

design: Roman Ulich

Technická data

Systém montáže  sešroubování základových desek proti sobě pomocí 4 šroubů, překrytí montážních šroubů magnetickou deskou, varianta WC/koupelna přišroubována pomocí závrtných matic
Doba montáže 3 – 5 min., varianta WC/koupelna 5-10 min.
Rozměrové použití  standardně pro tl. dveří 38 - 42 mm, větší tloušťky dveří je třeba upřesnit pro dodání delších montážních šroubů
Příprava do dveří vrtání otvoru
Povrchy SNi matný nikl, SNi matný nikl broušený, Cr lesklý chrom, Ms mosaz natural, Ms-A mosaz antik, TiN-C titan chrom mat, TiN-B titan braun mat, TiN-A titan mosaz mat, TiN-K titan černý mat, Cr-K černý chrom natural
Rozměry Ø 63 mm, výstup nad povrch dveří 33 mm
Varianta WC/koupelna  integrované WC zamykání, externí část s pojistnou drážkou pro nouzové otevření + mini zámeček
Varianta cylindrická magnetické krycí rozety průměr 54 mm, tl. 5 mm + mini zámeček
Montážní návod + příprava do dveří Montážní návod madlo Oko (PDF)
Montážní návod madlo Oko WC (PDF)
Výkres Madlo Oko frézování (PDF), (DWG)
Výkres Madlo Oko WC frézování (PDF), (DWG)

Nákresy

...

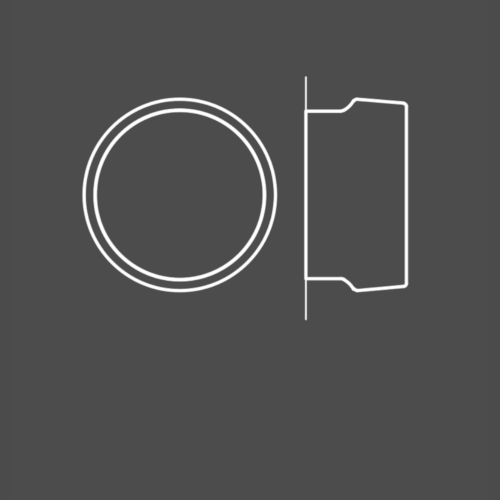

standard

...

cylindrické

...

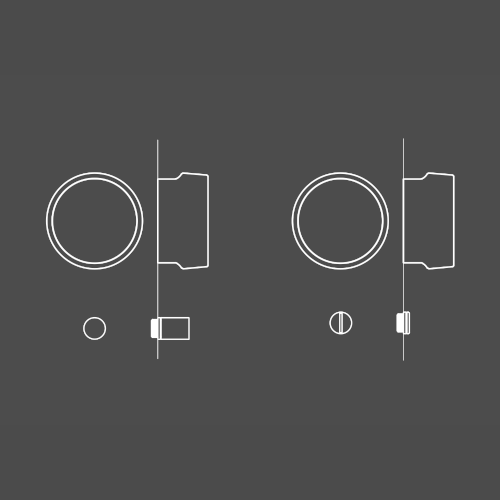

WC IN

WC EX
