MADLO MAXIMAL

MAXIMAL

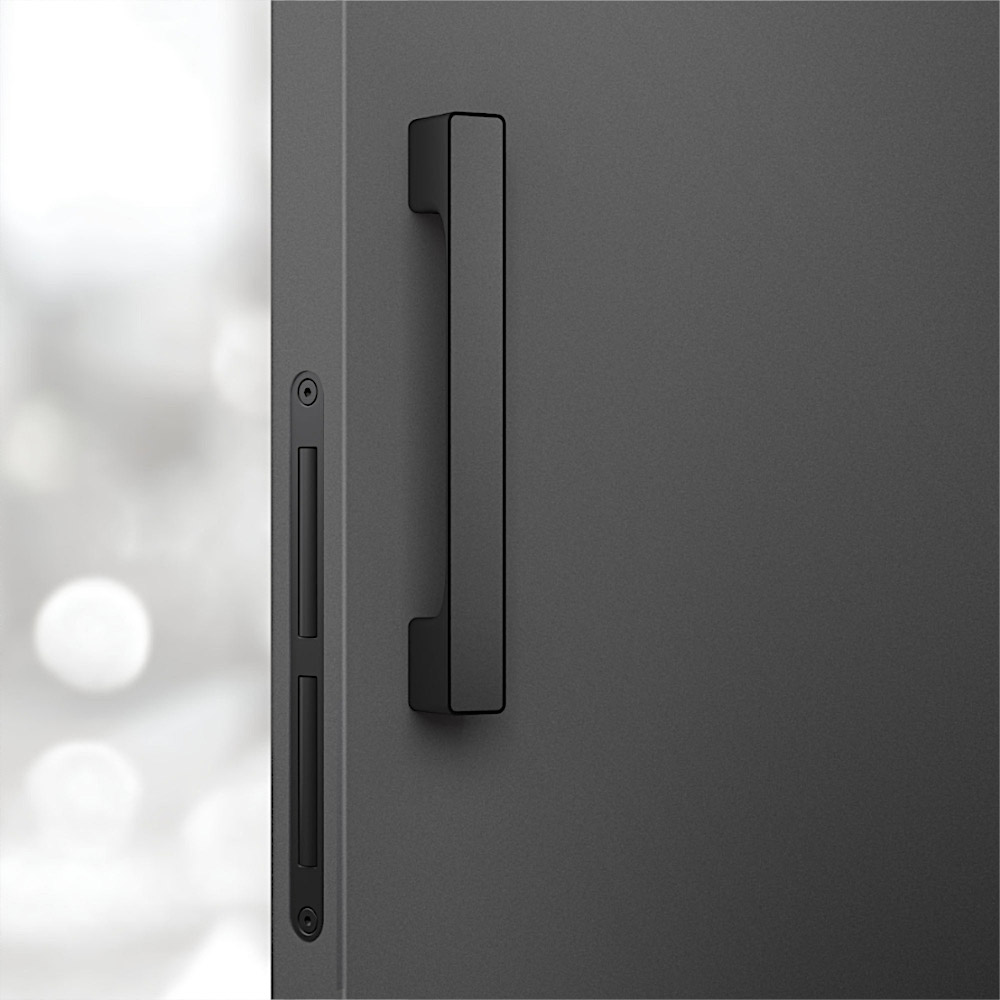

Elegantní madlo s volitelnou možností vsazené výplně pro sladění s dekorem/povrchem dveří. Madlo je připraveno s působivým uzamykáním WC/koupelna. Tvarem navazuje na ucelenou kolekci dveřního a okenního kování Maximal s důrazem na sladění celého interiéru jedinou designovou řadou kování.
Madlo je vyráběné z masivní mosazi, ručně leštěno a broušeno. Pro maximální výběr dodávané v 9-ti povrchových úpravách.

design: Roman Ulich

Technická data

Systém montáže  sesazení madel proti sobě, zajištěním červíky M6
Doba montáže 2 – 4 min., varianta WC/koupelna 5 - 10 min
Rozměrové použití  standardně pro tl. dveří 38 - 42 mm, větší tloušťky dveří je třeba upřesnit pro dodání delších montážních šroubů
Příprava do dveří vrtání otvorů
Povrchy SNi matný nikl, SNi matný nikl broušený, Cr lesklý chrom, Ms mosaz natural, Ms-A mosaz antik, Cr-K černý chrom broušený, TiN-C titan chrom mat, TiN-B titan braun mat, TiN-K titan černý mat
Rozměry 33×297 mm (Š×V), výstup nad povrch dveří 40 mm
Varianta WC/koupelna  externí WC mechanismus včetně rozet 33×47 mm + mini zámeček
Varianta cylindrická krycí rozety 33×47 mm, tl. 10 mm + mini zámeček
Montážní návod + příprava do dveří Montážní návod madlo Maximal (PDF)
Montážní návod madlo Maximal cylindrické (PDF)
Montážní návod madlo Maximal WC (PDF)
Výkres Madlo Maximal frézování (PDF), (DWG)
Výkres Madlo Maximal cylindrické frézování (PDF), (DWG)
Výkres Madlo Maximal WC frézování (PDF), (DWG)

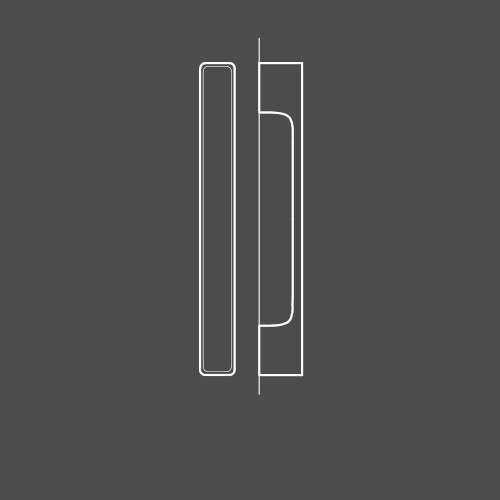

Nákresy

...

standard

...

cylindrické

...

WC IN

WC EX
